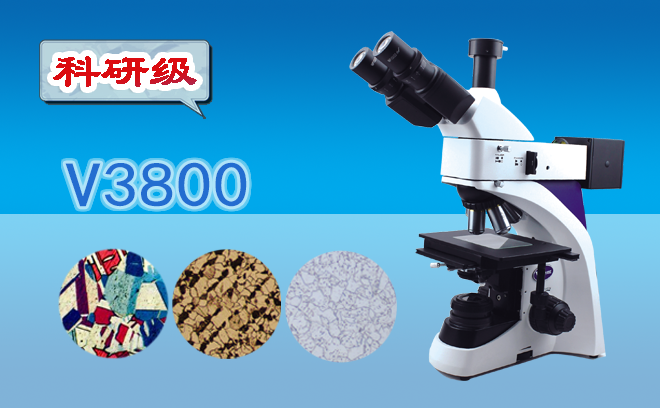

金相顯微鏡在檢測電路板（PCB板）時，主要遵循一系列嚴謹?shù)牟僮鞑襟E，以確保檢測的準確性和有效性。以下是詳細的檢測流程：

一、樣品準備

樣品切割：將電路板切割成所需大小的樣品，以便進行后續處理。

研磨拋光：使用研磨機和拋光機對樣品進行處理，使其表面平整光滑，便于觀察。

酸洗處理：使用酸洗劑對樣品進行處理，去除表面氧化物和雜質，保證樣品表面干凈。

二、檢測步驟

顯微鏡設置：確保金相顯微鏡在室溫20±5℃范圍內，室內相對濕度≤65%的環境中，并正確安裝，周?chē)鸁o(wú)震動、無腐蝕性介質和無強電磁場干擾。

樣品放置：將處理好的樣品放置在金相顯微鏡的載物臺上，使被觀察表面置于載物臺當中。

觀察與記錄：

直接觀察法：通過金相顯微鏡直接觀察電路板的表面和內部結構，尋找缺陷。這種方法簡單直觀，但需要經驗豐富的技術人員才能準確識別缺陷。

切片分析法：對于需要深入分析的情況，可以將電路板切割成薄片，進行研磨、拋光等處理后，在金相顯微鏡下觀察其內部結構。通過觀察切片的顯微組織，可以發現各種缺陷，如裂紋、夾雜物、孔洞等。

痕跡分析法：在電路板表面涂覆熒光物質或特殊化學試劑，然后在金相顯微鏡下觀察其表面痕跡。通過分析痕跡的形狀、大小和分布，可以推測缺陷的類型和位置。

圖像處理法：利用數字圖像處理技術對金相顯微鏡下的圖像進行處理和分析，通過識別和分類缺陷特征，實現自動檢測和分類。這種方法能夠快速準確地檢測大量樣品，但需要專業的圖像處理技術和軟件支持。

三、圖像采集與分析

圖像采集：將顯微鏡下所觀察的圖像通過相機采集下來。

圖像處理：使用圖像處理軟件對采集的圖像進行處理，去除雜質和干擾信號，提取所需信息。

圖像分析：通過圖像分析軟件對處理后的圖像進行分析，得出電路板的物理性質和化學成分等相關信息。

四、檢測意義

金相顯微鏡檢測電路板能夠全面了解電路板的物理性質和化學成分，為產品的研發、生產和質量檢測提供依據。同時，通過切片分析等技術手段，還可以對電路板進行失效分析，尋找失效原因與解決方案，評估制程改進。

綜上所述，金相顯微鏡檢測電路板是一項復雜而嚴謹?shù)墓ぷ鳎枰裱欢ǖ牟僮鞑襟E和注意事項。通過科學的檢測方法和專業的分析手段，可以確保檢測結果的準確性和可靠性。
