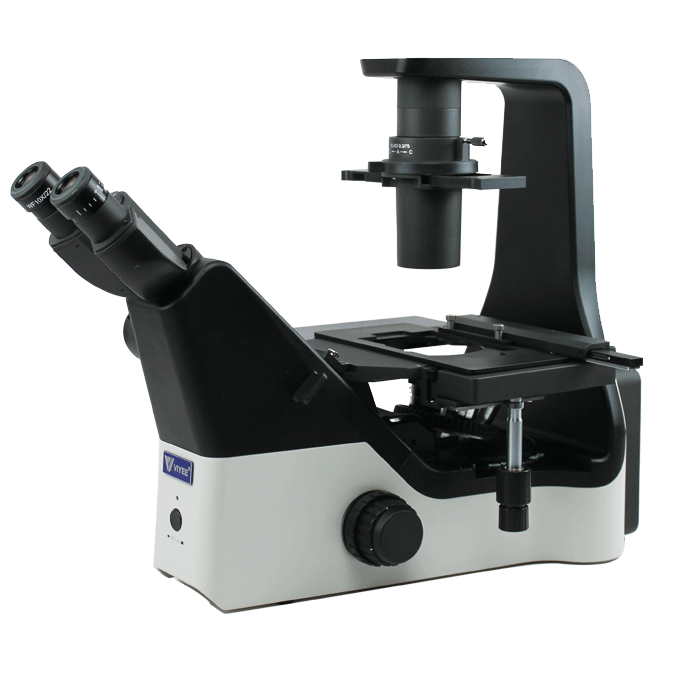

光學系統包括照明系統和成像系統。前者由光源、聚光鏡和彩虹光圈組成。后者由接物鏡和接物鏡組成。

1.鎢絲燈泡，光源內鏡，為顯微提供光線。

2.聚光鏡由兩個三透鏡組成。其功能是收集來自光源的光，增強光使整個物體包含的視野均勻受光，提高物體的識別能力。聚光器可以降低，并附著在光圈上，以調節進入物體的光線。因此，在使用高倍鏡時，要配備聚光器。

3.彩色光圈(可變光闌)由多個金屬片組成。

4.物鏡由數組透鏡組成。直徑越小，放大倍數越高。每個顯微鏡都有幾個不同倍數的物鏡，放大10倍（10×）、4倍（4×）叫低倍鏡；放大40倍；（40×）叫高倍鏡；放大100（100×）超過兩倍的是油鏡。物鏡是顯微鏡獲取物體圖像的主要組成部分，其作用是收集任何點的光比，并利用入射光對觀察到的物體進行**個放大圖像。

表示物鏡主要性能的參數通常標在每個物鏡上。例如，10倍物鏡標有10/0.25和160/0.17，10物鏡放大倍數(即物鏡放大倍數)10×），0.25為數值孔徑（N.A），160為鏡筒長度（160mm），0.17所需的蓋玻片厚度。物鏡分辨率取決于物鏡的數值孔徑（numerial aperture，N.A.）

N·A=n·sin（α/2）

式中，n=介質折射率。α/2=*大入射角的半數，即鏡孔角的半數。

因此，光投射到物鏡的角度越大，顯微鏡的效率就越大，這取決于物鏡的直徑和焦距。

顯微鏡的分辨率是指顯微鏡能夠區分兩點之間*小距離的能力。它與接物鏡的數值孔徑成正比，與光波長度成反比。因此，接物鏡的數值孔徑越大，光波長度越短，顯微鏡的分辨率越大，被檢物體的細微結構也越不同。高分辨率意味著小分辨率距離，兩者成反比。

肉眼能感覺到的光波平均長度是0.55μm，假使用數值孔徑為0.65兩點之間的*小距離是物鏡(高倍鏡)0.42μm，而在0.42μm以下兩點之間的距離無法區分。即使使用倍數較高的目鏡，顯微鏡的總放大率也無法區分。只有使用數值孔徑較大的物鏡來增加其分辨率。因此，顯微鏡的放大倍數不同于其分辨率。

油鏡焦距短，鏡孔角小，因此N·A光波越高，光波越短，可分辨的物體越小。此外，當?shù)螢r青作為介質時，物鏡和載玻片之間只有一層油性物質(其他物鏡和載玻片之間有一層空氣)。因?yàn)闉r青的折射率等于1.52，與玻璃相同，當光線通過玻璃時，它可以直接通過瀝青進入物鏡而不折射，這可以使視覺光線充足。相反，當玻璃和物鏡之間的介質是空氣時，當光線通過玻璃時，折射散射，進入物鏡的光線明顯減少，從而降低視覺照明，影響分辨率。

5.眼鏡上有一個金屬圓筒，下端有一個較小的透鏡和一個較大的透鏡。它的功能是重新放大物鏡放大和識別的物體。每個顯微鏡都有幾個不同倍數的目鏡，上面刻著5×”“10×”“12.5×等放大倍數，顯微鏡的放大倍數是目鏡和物鏡的放大倍數的乘積。
