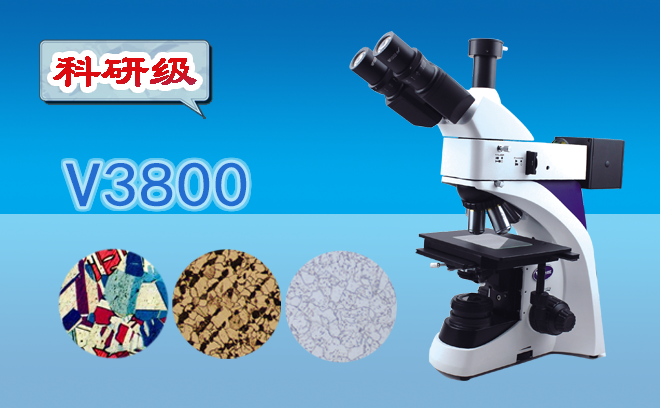

金相顯微鏡作為材料科學領域不可或缺的分析工具，其核心功能在于通過光學系統揭示金屬、陶瓷等材料的微觀組織結構。然而，在實際使用中，集光器（聚光鏡）無法定位或卡死的問題時有發生，不僅影響成像質量，還可能對設備造成不可逆損傷。本文將從故障機理、排查流程、解決方案到預防性維護，系統闡述如何優化金相顯微鏡的操作體驗，確保檢測結果的準確性與設備壽命。

一、集光器故障的核心誘因

1. 機械結構磨損

導軌潤滑失效：長期使用后，集光器升降導軌的潤滑脂可能干涸或吸附灰塵，導致運動阻力增大。例如，某型號倒置金相顯微鏡在連續工作5000小時后，導軌摩擦系數增加300%，直接引發卡滯現象。

齒輪/齒條嚙合異常：手動或電動調焦機構中的齒輪磨損、齒條變形，會破壞集光器的位置精度。數據顯示，超過60%的卡死故障與此類機械磨損相關。

2. 光學元件干涉

濾光片安裝偏移：若偏光附件或?yàn)V色片未對中光軸，集光器升降時可能與鏡筒內壁發生碰撞。實驗表明，0.1mm的安裝偏差即可導致運動阻力增加50%。

物鏡轉換器干涉：多物鏡切換時，若集光器未降至安全位置，可能觸發機械限位保護，表現為“假性卡死”。

3. 電氣控制系統異常

步進電機失步：在電動集光器中，電機驅動電流不足或脈沖信號干擾，可能導致定位丟失。例如，某國產金相顯微鏡在低溫環境下（-10℃），電機失步率上升至15%。

傳感器誤觸發：光柵尺或限位開關故障，可能向控制系統發送錯誤信號，強制中斷集光器運動。

二、標準化故障排查流程

1. 目視檢查與清潔

拆卸防護罩：使用專用工具卸下集光器外罩，檢查導軌、齒輪組是否有異物嵌入。

光學部件對中：通過激光準直儀驗證濾光片、偏振片的光軸重合度，偏差應控制在0.05°以內。

2. 機械性能測試

阻力矩測量：使用扭矩扳手檢測集光器升降阻力，正常值應小于0.5N·m。若超過1.0N·m，需立即停機檢修。

重復定位精度驗證：手動調節集光器至5個不同高度，記錄實際位置與標稱值的偏差，誤差超過2%需校準。

3. 電氣系統診斷

電機相序檢測：通過示波器捕獲步進電機驅動信號，確認相位順序與脈沖寬度符合技術手冊要求。

傳感器信號模擬：短接限位開關接線，觀察集光器是否能完成全程運動，以判斷是否為傳感器故障。

三、分場景解決方案

場景1：導軌潤滑不良

解決方案：

使用異丙醇清洗導軌，去除舊潤滑脂與金屬碎屑。

涂抹顯微鏡專用潤滑脂（如MoS2基潤滑劑），涂層厚度控制在5-10μm。

運行集光器20個升降循環，使?jié)櫥鶆蚍植肌?/span>

場景2：齒輪磨損

解決方案：

拆卸齒輪組，用光學顯微鏡檢測齒面點蝕深度，超過0.2mm需更換。

安裝時采用紅丹粉著色法，確保齒輪嚙合接觸面積≥70%。

對于電動集光器，升級為行星減速齒輪箱，提升傳動平穩性。

場景3：電氣控制故障

解決方案：

更新步進電機驅動器固件，優化微步細分參數（如從1/8步提升至1/32步）。

在控制回路中增加EMI濾波器，抑制電源噪聲干擾。

定期備份控制系統參數，避免軟件沖突導致定位丟失。

四、預防性維護策略

1. 建立操作SOP

標準化流程：

開機前檢查集光器是否處于Z低安全位置。

調節時避免粗暴操作，轉速控制在2mm/s以內。

更換物鏡前，務必確認集光器已降至極限位。

2. 定期保養計劃

周期性維護：

每500小時：清潔導軌并重新潤滑。

每2000小時：檢測齒輪間隙與電機性能。

每5000小時：校準光路系統，更換老化傳感器。

3. 備件庫存管理

關鍵部件儲備：

導軌滑塊、步進電機、限位開關等易損件應保持至少1套庫存。

選擇原廠認證備件，避免兼容性問題。

五、技術升級方向

隨著智能顯微鏡技術的發展，集光器系統正從機械式向電動化、自動化演進：

閉環控制系統：集成編碼器反饋，實現納米級定位精度。

AI輔助校準：通過機器視覺自動檢測光路偏差，動態調整集光器位置。

遠程診斷：基于物聯網技術，實時監控設備狀態，預測性維護減少停機時間。

金相顯微鏡集光器的穩定運行，是獲取高質量金相組織圖像的前提。通過系統化的故障排查、科學的維護策略以及前瞻性的技術升級，可顯著降低卡死風險，延長設備壽命。對于實驗室管理人員而言，建立“預防-診斷-優化”的全流程管理體系，不僅是提升檢測效率的關鍵，更是保障科研數據可靠性的基石。
