一、技術原理與行業價值

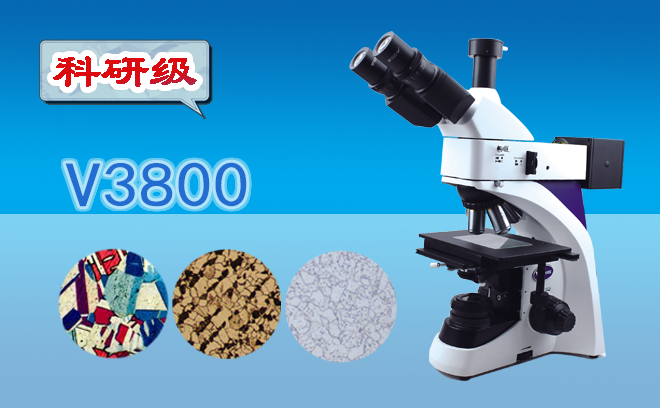

金相顯微鏡通過光學成像與圖像分析技術,可對材料表面微觀結構進行納米級觀測。在鍍層厚度測量領域,其核心優勢體現在:
非破壞性檢測:無需切割或破壞樣品,直接通過表面形貌分析鍍層厚度。
高精度與可重復性:結合圖像處理算法,測量精度可達微米級(±0.1μm),滿足工業標準要求。
多維度數據融合:同步獲取鍍層形貌、孔隙率、界面結合狀態等關鍵質量指標。
在汽車制造、電子元件、航空航天等領域,鍍層厚度直接影響產品耐腐蝕性、導電性及使用壽命。金相顯微鏡以低成本、高效率的優勢,成為中小型企業質量控制的S選工具。
二、核心應用場景解析
1. 常規鍍層厚度測量
截距法(Cross-Section Analysis):
制備樣品橫截面,通過金相顯微鏡觀測鍍層與基材的界面,測量垂直方向厚度。
適用于電鍍、化學鍍等均勻鍍層,如PCB板銅層厚度控制。
面積法(Planar Analysis):
對表面鍍層進行多區域成像,通過灰度差異計算平均厚度。
適用于非均勻鍍層(如熱噴涂鋁涂層),規避局部厚度波動。
2. 特殊工藝鍍層檢測
復合鍍層分析:
區分多層鍍層(如Ni-Cr復合鍍層),通過鍍層間界面反差實現分層測量。
案例:汽車發動機活塞環鍍鉻層與基材的結合強度評估。
微孔鍍層評估:
檢測化學鍍鎳層中的針孔缺陷,結合孔隙率計算鍍層致密性。
3. 失效分析與質量控制
磨損后鍍層保留量測量:
對比使用前后鍍層厚度變化,評估耐磨涂層(如DLC類金剛石涂層)的壽命。
電鍍工藝優化:
通過鍍層厚度分布數據,調整電流密度、溫度等參數,減少邊緣效應導致的厚度不均。
三、技術優勢與操作流程
1. 操作步驟標準化
樣品制備:
鑲嵌:冷鑲嵌樹脂固定樣品,避免高溫導致鍍層變形。
研磨拋光:依次使用800#、1200#砂紙及金剛石懸浮液,獲得鏡面級截面。
顯微成像:
明場/暗場模式切換,增強鍍層與基材的對比度。
多焦點堆疊技術:對凹凸表面進行三維重構,消除離焦誤差。
數據分析:
手動標定:通過測量軟件劃定鍍層邊界,計算厚度。
自動識別:AI算法訓練鍍層特征模型,實現批量樣品快速檢測。
2. 與傳統方法的對比
方法 | 精度 | 成本 | 適用場景 |
千分尺 | ±1μm | 低 | 規則形狀樣品(如線材、管材) |
X射線熒光 | ±0.5μm | 高 | 貴金屬鍍層(如金、鉑) |
金相顯微鏡 | ±0.1μm | 中 | 復雜結構鍍層(如微孔、多層) |
四、典型行業案例
1. 電子元件制造
案例背景:某半導體企業需控制芯片引腳鍍錫層厚度(3-5μm),避免焊接缺陷。
解決方案:
采用金相顯微鏡截距法,每日抽檢10%樣品。
通過SPC統計過程控制軟件,實時調整電鍍參數,將厚度標準差從1.2μm降至0.3μm。
2. 汽車零部件防腐
案例背景:某車企剎車盤鍍鋅層厚度不均導致銹蝕,客戶投訴率上升。
解決方案:
使用暗場成像模式增強鍍層邊緣反差,定位厚度薄弱區域。
優化電鍍槽液循環系統,將鍍層均勻性從CV值15%提升至8%。
3. 航空航天輕量化
案例背景:某研究所開發鎂合金基材表面防護涂層,需控制涂層厚度≤10μm。
解決方案:
結合圖像分割算法,自動識別涂層與基材界面。
通過鍍層厚度分布熱力圖,指導噴涂工藝參數調整,將厚度超差率從12%降至2%。
五、技術挑戰與未來趨勢
1. 現存問題
樣品制備耗時:傳統研磨拋光需30分鐘/樣品,限制檢測效率。
復雜結構測量:曲面或深孔鍍層難以獲取清晰截面圖像。
2. 創新方向
自動化樣品處理系統:集成研磨、拋光、成像模塊,實現“樣品進-數據出”全流程自動化。
AI深度學習:訓練模型識別鍍層缺陷(如裂紋、起泡),替代人工目檢。
非截面測量技術:開發共聚焦金相顯微鏡,通過光學斷層掃描實現無損厚度測量。
3. 產業影響
隨著智能制造升級,金相顯微鏡正從“質量檢測工具”向“工藝優化平臺”轉型。例如,通過實時監測電鍍過程鍍層厚度變化,結合閉環控制系統,可動態調整電流密度,實現“零廢品”生產。
金相顯微鏡以高精度、低成本的優勢,成為鍍層厚度測量的核心工具。從實驗室到生產線,其技術迭代正推動制造業質量控制邁向智能化、精細化。未來,隨著AI與自動化技術的融合,這一“材料之眼”必將為工業4.0注入更強動力。
